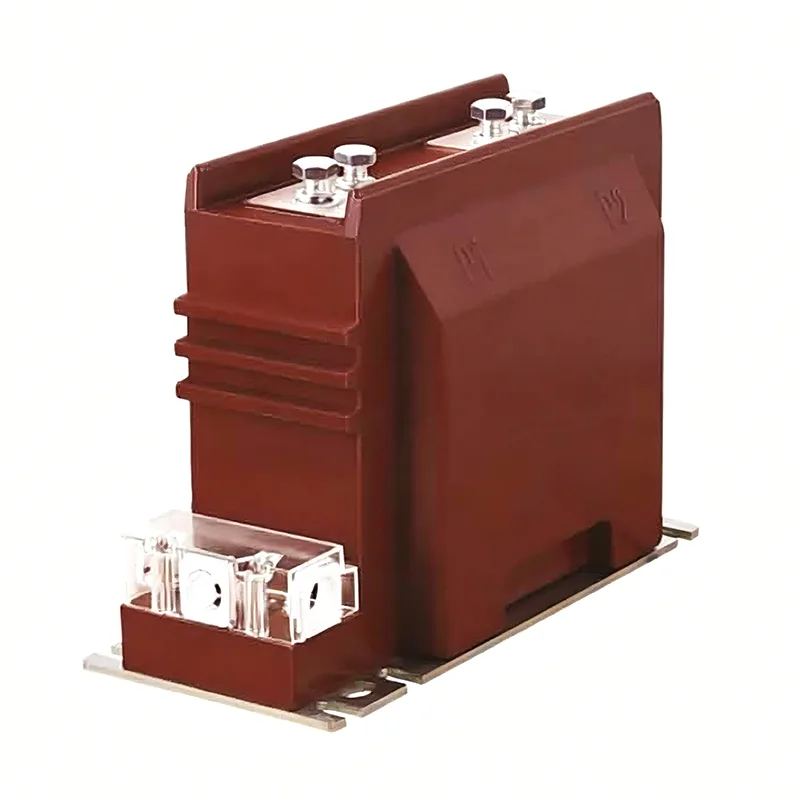

11 Kv srovės transformatorius

„Youbian“ aukštos kokybės 11 Kv srovės transformatorius atlieka srovės konvertavimo ir elektros izoliacijos vaidmenį. Srovė elektros energijos gamybos, transformavimo, perdavimo, paskirstymo ir vartojimo linijose labai skiriasi – nuo ​​kelių amperų iki dešimčių tūkstančių amperų. Matavimo, apsaugos ir valdymo patogumui būtina konvertuoti į santykinai vienodą srovę. Be to, linijos įtampa paprastai yra didelė, o tiesioginis matavimas yra labai pavojingas. Dahu Electric nuoširdžiai kviečia į mūsų gamyklą įsigyti naujausių, geriausiai parduodamų, prieinamų ir kokybiškų 11 kV srovės transformatorių. Nekantriai laukiame darbo su jumis.

11 Kv srovės transformatoriaus modelis

Pirma raidė: L - srovės transformatorius

Antroji raidė: A - per sieną stilius; Z-stulpo tipas; M šynų tipas; D – vieno apsisukimo tipas; V - apversta struktūra; J – nulinė seka

Įžeminimo aptikimo tikslams; W - Anti tarša; R – plikos apvijos tipas

Trečia raidė: Z - epoksidinės dervos liejimo tipas; C - Keraminė izoliacija; Q - Dujomis izoliuota terpė; W - Specialus mikrokompiuterių apsaugai

Ketvirta raidė: B - su apsaugos lygiu; C - Diferencinė apsauga; D-D lygis; Q – patobulintas tipas; J – patobulintas ZG

Penktas skaitmuo: įtampos lygio gaminio serijos numeris

Atrankos pagrindas

vardinė įtampa

Srovės transformatoriaus vardinė įtampa turi būti didesnė už instaliacijos taško linijos vardinę įtampą.

transformacijos koeficientas

Kiekvienas turėtų apskaičiuoti srovės IC pagal apkrovą ir pasirinkti srovės transformatoriaus santykį. Srovės transformatorių pirminės pusės vardinės srovės santykio specifikacijos yra įvairios (pvz., 20, 30, 40, 50, 75, 100, 150, 2 × a/C), o antrinės pusės vardinė srovė paprastai yra 1A arba 5A. Tarp jų 2 × a/C rodo, kad tam pačiam gaminiui yra du srovės santykiai, kuriuos galima pasiekti pakeitus gaminio jungiamųjų detalių laidų metodą. Jungiant nuosekliai, srovės santykis yra a/c, o lygiagrečiai – 2 × a/C. Apskritai, srovės transformatorių matavimo srovės konvertavimo koeficiento parinkimas turėtų užtikrinti, kad jų vardinė srovė I1n būtų ne mažesnė už apkrovos srovę linijoje (t. y. apskaičiuotą IC). Jei apkrovos skaičiavimo srovė linijoje yra 350A, srovės transformatoriaus konversijos koeficientas turi būti pasirinktas kaip 400/5. Siekiant užtikrinti apsaugai naudojamo 11 Kv srovės transformatoriaus tikslumo reikalavimus, transformacijos koeficientą galima pasirinkti didesnį.

Tikslumo lygio parinkimo principas: Srovės transformatoriaus, naudojamo atsiskaitymui ir apskaitai, tikslumo lygis turi būti ne žemesnis kaip 0,5 lygio; Ampermetras, naudojamas apkrovos srovės dydžiui stebėti kiekvienoje įeinančioje ir išeinančioje grandinėje, turėtų naudoti 1,0–3,0 lygio srovės transformatorius. Siekiant užtikrinti, kad tikslumo paklaida neviršytų nurodytos vertės, dažniausiai tikrinama srovės transformatoriaus antrinė apkrova (voltų amperais), o transformatoriaus antrinė apkrova S2 nėra didesnė už vardinę apkrovą S2n, kad būtų galima garantuoti pasirinktą tikslumą. Tikslumo patikros formulė: S2 ≤ S2n.
