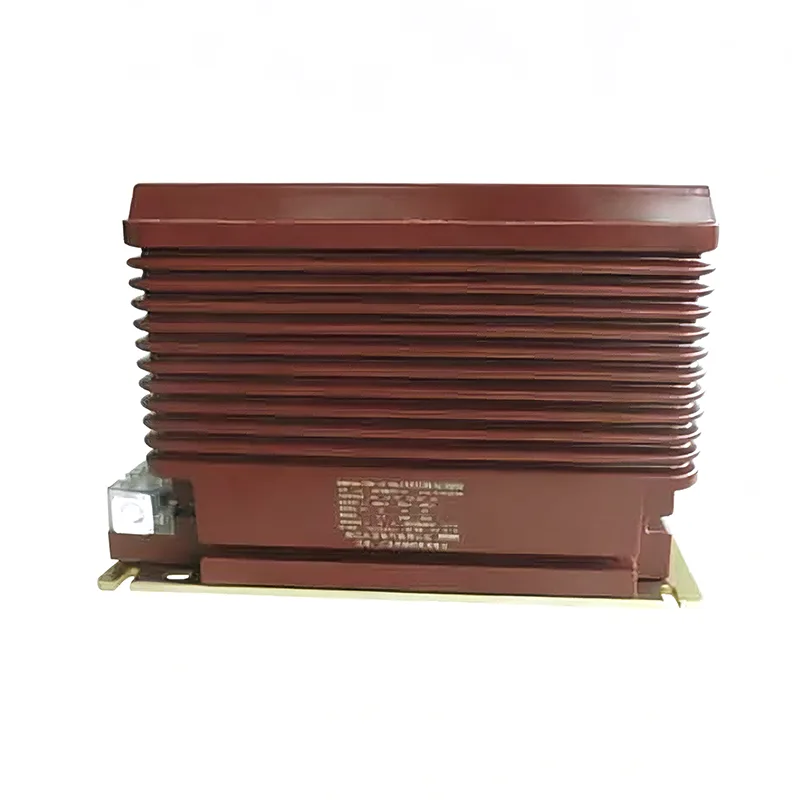

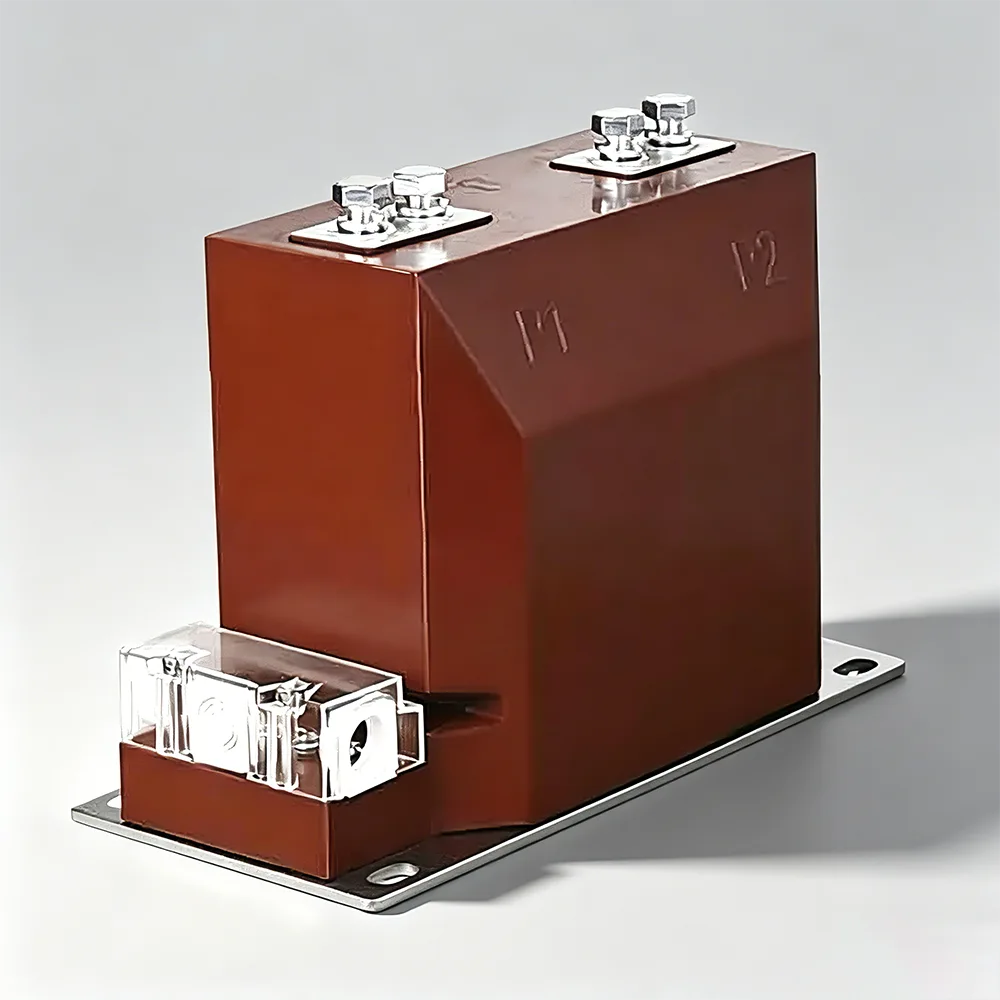

22 kV srovės transformatorius

Youbian yra patikimas Kinijos gamintojas ir tiekėjas, turintis ilgametę profesinę patirtį gaminant 2 kV srovės transformatorius. Tikimės užmegzti su jumis verslo santykius.

Pagrindiniai privalumai

2 kV srovės transformatorius pagamintas iš aukštos kokybės epoksidinės dervos vakuuminio liejimo, be oro tarpų bendrame liejinyje. Jis turi pakankamą valkšnumo atstumą ir gali atlaikyti 22 kV sistemos vardinę įtampą ir trumpalaikį maitinimo dažnį, efektyviai užkertant kelią šliaužimo ir blyksnio rizikai ir užtikrina saugų įrangos veikimą.

Pasirenkama 0,2S/0,5 lygio matavimo apvija ir 5P/10P lygio apsaugos apvija atitinka dvigubus elektros prekybos atsiskaitymo ir linijos apsaugos nuo viršsrovių ir trumpojo jungimo reikalavimus, o klaidų tikslumas atitinka GB/IEC tarptautinius standartus.

Be alyvos ir beorės kameros konstrukcija pašalina paslėptus alyvos ir dujų nuotėkio pavojus. Korpusas pagamintas iš antipirenų ir senėjimą stabdančių medžiagų, kurios gali prisitaikyti prie plačios -30 ℃ ~ + 70 ℃ temperatūros aplinkos, atsparios drėgmei, dulkėms, sprogimui ir turi itin mažas priežiūros išlaidas.

Integruota kvadratinė konstrukcija, su standartinėmis montavimo angomis, rezervuotomis ant pagrindo, tinka pagrindinėms 22 kV vidutinės įtampos spintoms, lengvai montuojamas, nereikalauja papildomos priežiūros, žymiai sumažina statybos ir eksploatavimo išlaidas vietoje.

2 kV srovės transformatorius turi aukštos kokybės silicio plieno lakštinio geležies šerdį ir didelio stiprumo apvijų konstrukciją, kuri gali atlaikyti sistemos trumpojo jungimo srovės poveikį, išvengti transformatoriaus pažeidimų gedimų atveju ir pagerinti bendrą elektros sistemos patikimumą.

Techniniai parametrai (gali būti pritaikyti pagal kliento poreikius)

Projekto parametrų aprašymas

Nominali įtampa 22kV

Vardinis izoliacijos lygis 24kV/65kV/125kV

Nominali pirminė srovė 50–3000 A (pritaikoma)

Nominali antrinė srovė 5A/1A

Matavimo lygio tikslumas 0,2/0,5/0,2S lygis

Apsaugos lygio tikslumas 5P10/10P15 ir kt

Vardinis dažnis 50Hz/60Hz

Izoliacinės vidutinės epoksidinės dervos liejimas

Montavimo būdas: Vidinės spintos montavimas

Aplinkos temperatūra -30 ℃~+70 ℃

Taikymo scenarijai

22kV vidaus vidutinės įtampos skirstomieji įrenginiai, žiedinis pagrindinis blokas ir dėžutės tipo pastotė

Srovės matavimas ir relinė apsauga elektrinėse ir pastotėse

Pramoninė paskirstymo sistema, komercinio komplekso paskirstymo patalpa

Pagalbinė įranga atsinaujinančios energijos (fotovoltinės/vėjo energijos) stiprintuvams

Kokybės užtikrinimas ir aptarnavimas

2 kV srovės transformatorius griežtai atitinka tarptautinius ir vietinius standartus, tokius kaip GB 1208 ir IEC 61869, ir palaiko trečiųjų šalių testavimą bei pritaikytą parametrų dizainą.

Galime pasiūlyti pritaikytus sprendimus pagal kliento spintelės dydį, srovės santykį, tikslumo lygį ir montavimo būdą, kad atitiktume skirtingus scenos reikalavimus.

„Youbian“ teikia gaminio techninę informaciją, diegimo nurodymus ir ilgalaikes garantines paslaugas, kad greitai reaguotų į klientų technines užklausas ir problemas po pardavimo.
