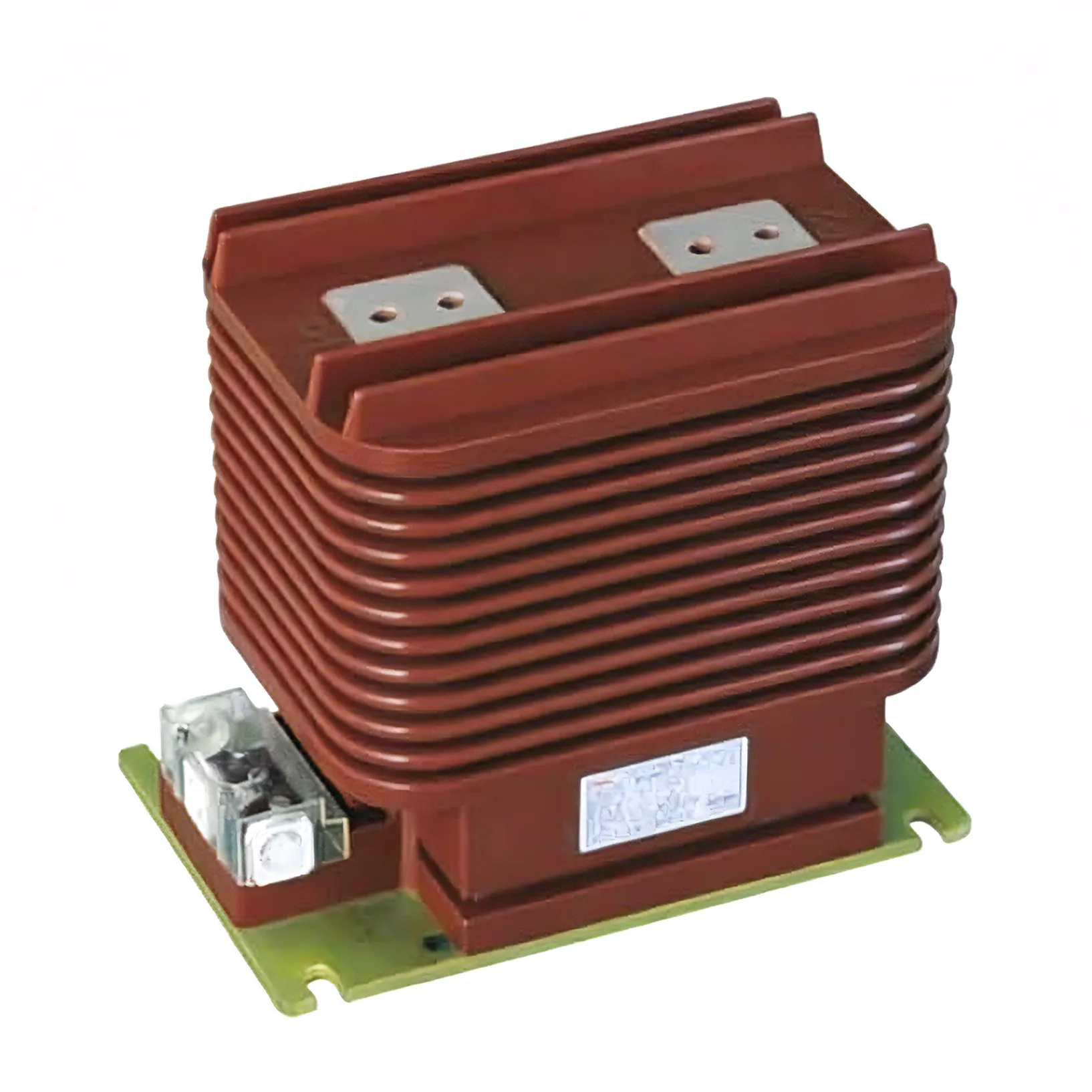

24 kV srovės transformatorius

„Youbian“ pagamintas 24 kV srovės transformatorius yra svarbi patalpų skirstomųjų įrenginių dalis. Jei naudojate patalpų skirstomuosius įrenginius, mūsų gaminys jums tikrai tinka ir atlieka lemiamą vaidmenį šiuolaikinėse elektros sistemose. Jis ne tik matuoja srovę, bet ir turi atlikti tokias svarbias užduotis kaip energijos stebėjimas ir sklandaus apsauginių relių veikimo užtikrinimas vienfazėse ir trifazėse kintamosios srovės sistemose.

Savybės

Be dielektrinių savybių, epoksidinė derva taip pat turi puikų mechaninį stiprumą. Ši medžiaga pasižymi dideliu atsparumu tempimui, o tai reiškia, kad 24 kV srovės transformatorius gali atlaikyti didelį mechaninį įtempimą be deformacijos ar lūžių. Tai suteikia stabilią pagalbą apsaugant vidinius srovės transformatoriaus komponentus nuo išorinių jėgų ir vibracijų.

Epoksidinės dervos liejiniai gaminami pilant epoksidinę dervą į formas, užtikrinančias labai saugią srovės transformatorių izoliaciją. Liejimo procesas taip pat užtikrina vienodą ir vientisą izoliacijos sluoksnį, efektyviai užkertantį kelią elektros gedimams ir nuotėkiams. Be to, izoliacija blokuoja aplinkos veiksnius, pvz., drėgmę, dulkes ir chemines medžiagas, taip dar labiau sustiprindama vidinių komponentų apsaugą. Šis gamybos būdas užtikrina liejinių kokybę ir patikimumą, todėl tai yra viena iš dažniausiai naudojamų izoliacinių medžiagų energetikos pramonėje.

Variniai laidai dažniausiai naudojami 33kV srovės transformatorių apvijose. Šios medžiagos pasižymi dideliu laidumu ir mechaniniu patvarumu, gali efektyviai perduoti srovės signalus, atlaikydamos eksploatacinį įtampą.

Be savo funkcionalumo, Youbian 33kV srovės transformatoriai taip pat žinomi dėl savo įsipareigojimo kokybei ir naujovėms. Jame integruotos pažangios funkcijos, atliekami griežti bandymai ir ji atitinka pramonės standartus.

Detalės

Srovės transformatorių konstrukcija naudojama išmatuoti ir apsaugoti viduje įrengtus aukštos įtampos skirstomuosius įrenginius

Antrinės srovės vertė yra 5A arba 1A, kurią galima derinti. Matavimo grandinės tikslumo lygis yra 0,2S, 0,2, 0,5S, 0,5, 1, 3, o apsaugos grandinės tikslumas yra 5P, 10P ir PS. Transformatorius atitinka reikalaujamą tikslumo lygį nuo 25% iki 100% vardinės apkrovos.

Apribokite darbo srovę iki 120% IN. Pagal gamintojo ir užsakovo susitarimą gali būti pateikiamos ir kitos reikšmės, pavyzdžiui, 200% IN.

CT yra sukonstruotas kaip transformatorius su viena arba keliomis pirminėmis apvijomis. Naujausia šių 24 kV srovės transformatorių konstrukcija leidžia ne tik įjungti antrinę, bet ir pirminę pusę. Pagrindinį jungiklį galima lengvai sumontuoti sujungus du trumpiklius prie grandinės dviem M12 varžtais.

24 kV srovės transformatoriaus konstrukcija naudojama išmatuoti ir apsaugoti viduje įrengtus aukštos įtampos skirstymo įrenginius.

Antrinės srovės vertė yra 5A arba 1A, kurią galima derinti. Matavimo grandinės tikslumo lygis yra 0,2S, 0,2, 0,5S, 0,5, 1, 3, o apsaugos grandinės tikslumas yra 5P, 10P ir PS. Transformatorius atitinka reikalaujamą tikslumo lygį nuo 25% iki 100% vardinės apkrovos.
