10 KV srovės transformatorius

Kodėl Youbian ilgalaikis 10 kV srovės transformatorius yra skirstymo sistemos „akis“? Kadangi 10 kV paskirstymo sistemoje srovės transformatoriai yra pagrindinė įranga, užtikrinanti elektros tinklo saugumą ir tikslų matavimą. Jie yra tarsi elektros sistemos „akys“, proporcingai paverčiančios aukštą įtampą ir didelę srovę į žemą ir mažą srovę, suteikiančios stabilius matavimo, apsaugos ir stebėjimo signalus.

Ar jus vargina sudėtingas pasirinkimas, nestabili kokybė ir vėluojantis tiekimas? Ar jums reikalingas srovės transformatorius, suderinamas su 10 kV skirstomuoju įrenginiu ir žiediniu pagrindiniu bloku bei atitinkantis tiek matavimo, tiek apsaugos reikalavimus? Pažiūrėkite į Youbian 10 kV srovės transformatorių, jis tikrai atitinka jūsų lūkesčius.

Pagrindinis produkto pristatymas

2.1 Produkto apibrėžimas ir pagrindinis vaidmuo

10 kV srovės transformatorius (CT) yra aukštos įtampos srovės konvertavimo įrenginys, tinkamas 10 kV įtampos lygiui, priklausantis elektromagnetinių transformatorių tipui. Jo pagrindinė funkcija yra paversti dideles sroves aukštos įtampos pusėje (pvz., 100A, 200A, 600A ir kt.) į standartines 5A arba 1A antrines sroves esant fiksuotam transformacijos koeficientui, kad būtų pasiekta elektros izoliacija tarp aukštos įtampos sistemų ir žemos įtampos matavimo ir apsaugos grandinių, tuo pačiu užtikrinant tikslią srovę, energijos skaitiklio apsaugos signalus ir relės signalus.

2.2 Gaminio struktūra ir techninės savybės

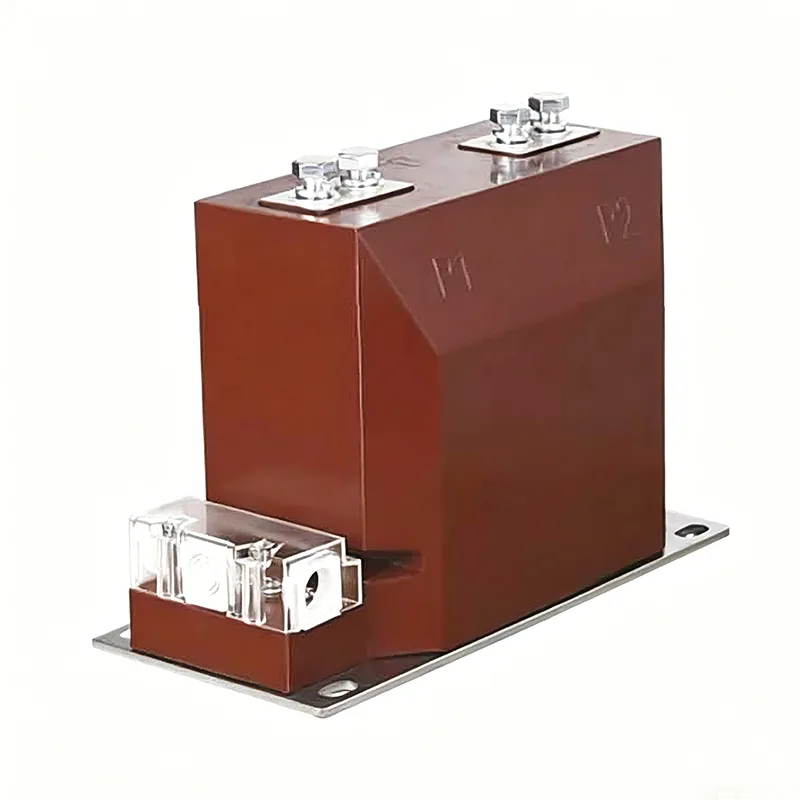

Šiame 10 kV srovės transformatoriuje yra visiškai uždara epoksidinės dervos liejimo izoliacinė konstrukcija, kurios pagrindinis korpusas yra rudas epoksidinės dervos apvalkalas. Pirminės apvijos P1/P2 gnybtai išvedami variniais strypais, o antrinė apvija išvedama per skaidrią jungiamąją dėžę. Dugne sumontuota nerūdijančio plieno montavimo plokštė, kuri suderinama su standartinių skirstomųjų įrenginių montavimo dydžiu.

Visiškai užpilta konstrukcija yra be alyvos, neturi oro tarpų, yra atspari drėgmei, neužteršimo ir sprogimo, gali stabiliai veikti atšiaurioje aplinkoje nuo -40 ℃ iki + 40 ℃, nereikalaujant kasdieninės priežiūros;

„Youbian“ palaiko kelis tikslumo lygius, tokius kaip 0.2S ir 0.5 matavimui, 5P10 ir 10P10 apsaugai, tenkinant skirtingų scenarijų matavimo ir apsaugos poreikius;

Gali pritaikyti įvairius santykius, pvz., 5/5 ~ 3000/5A, tinka įvairioms 10 kV paskirstymo sistemų srovės specifikacijoms;

Geležies šerdis yra pagaminta iš aukštos kokybės silicio plieno lakštų, o apvijų išdėstymas yra pagrįstas, efektyviai sumažinantis liekamojo magnetizmo įtaką ir užtikrinantis matavimo tikslumą esant dideliam srovės poveikiui;

Integruotas konstrukcinis dizainas, kompaktiškas dydis, tiesiogiai montuojamas į 10 kV skirstyklą, žiedinį pagrindinį bloką ir dėžės tipo pastotę, taupantis spintelės vietą.

Pagrindiniai produkto pranašumai

Nuo geležies šerdies medžiagų parinkimo, apvijų iki epoksidinės dervos liejimo, kiekvienas 10 kV apsauginių srovės transformatorių procesas griežtai atitinka nacionalinį standartą GB 1208-2006 „Srovės transformatoriai“. Prieš išvažiuojant iš gamyklos, atliekami 100% transformacijos santykio paklaidos, kampo paklaidos, izoliacijos atsparumo įtampai, temperatūros kilimo ir kiti išsamūs bandymai, kad iš gamyklos nepatektų nekvalifikuoti gaminiai;

Esant ypatingoms darbo sąlygoms, tokioms kaip didelis aukštis, didelė drėgmė ir didelė srovė, specialūs izoliacijos lygiai, transformacijos koeficientai ir įrengimo matmenys gali būti pritaikyti pagal individualius klientų poreikius;

10 kV srovės transformatorius yra pagamintas iš aukštos kokybės epoksidinės dervos ir importuoto silicio plieno lakštų, kurie yra atsparūs senėjimui ir korozijai, kurių tarnavimo laikas yra daugiau nei 30 metų, ir gali būti naudingas vienkartinis montavimas visą gyvenimą;

Antrinė apvija suprojektuota su atviros grandinės apsauga, kad aukšta įtampa nekeltų pavojaus įrangos ir personalo saugai, laikantis elektros sistemos saugos taisyklių.

Taikymas

10kV pastočių, skirstomųjų patalpų, dėžių tipo pastočių energijos apskaita suteikia tikslius duomenis elektros sąskaitoms apmokėti;

10kV skirstomojo įrenginio ir žiedinio pagrindinio bloko apsauga nuo viršsrovių, greito pertraukimo ir diferencialo apsauga užtikrina greitą išjungimą elektros tinklo gedimų atveju;

Elektros tinklo veikimo būklės stebėjimas realiu laiku per skirstomųjų tinklų automatizavimo sistemą ir išmaniojo tinklo srovės stebėjimą;

10kV elektros skirstymo sistema gamyklose, kasyklose, duomenų centruose užtikrina pramoninės gamybos elektros saugumą;

10kV į tinklą prijungta fotovoltinių elektrinių ir vėjo jėgainių projektų sistema tinka ypatingoms naujos energijos gamybos darbo sąlygoms.

Įmonės stiprybės ir bendradarbiavimo atvejai: stiprybė kuria kokybę, paslauga pelno pasitikėjimą

Zhejiang Dahu Electric Co., Ltd. yra profesionali transformatorių tyrimų ir plėtros, gamybos ir pardavimo įmonė Kinijoje. Jis įsikūręs Xiangyang pramoninėje zonoje, Yueqing mieste, Džedziango provincijoje, žinomoje kaip Kinijos elektros prietaisų sostinė, su patogiu transportavimu ir visapusiškais pramoniniais įrenginiais. Įmonė orientuojasi į srovės transformatorių ir įtampos transformatorių su 10kV ir 35kV įtampos lygių gamybą. Ji turi pažangias epoksidinės dervos liejimo gamybos linijas ir išsamią bandymų laboratoriją Kinijoje. Ji sukūrė ISO9001 kokybės vadybos sistemą ir ISO14001 aplinkosaugos vadybos sistemą. Jos produktai išlaikė nacionalinių autoritetingų institucijų bandymus ir sertifikavimą ir yra eksportuojami į daugelį šalių ir regionų, tokių kaip Pietryčių Azija, Artimieji Rytai ir Afrika.

Įmonė visada laikosi verslo filosofijos „vadovaujama technologijomis, orientuota į žmones“, produkto kokybę laiko įmonės gyvybe, nuolat investuoja į mokslinius tyrimus ir plėtrą, nuolat optimizuoja gaminio našumą ir teikia klientams ekonomiškus elektros įrangos sprendimus.
