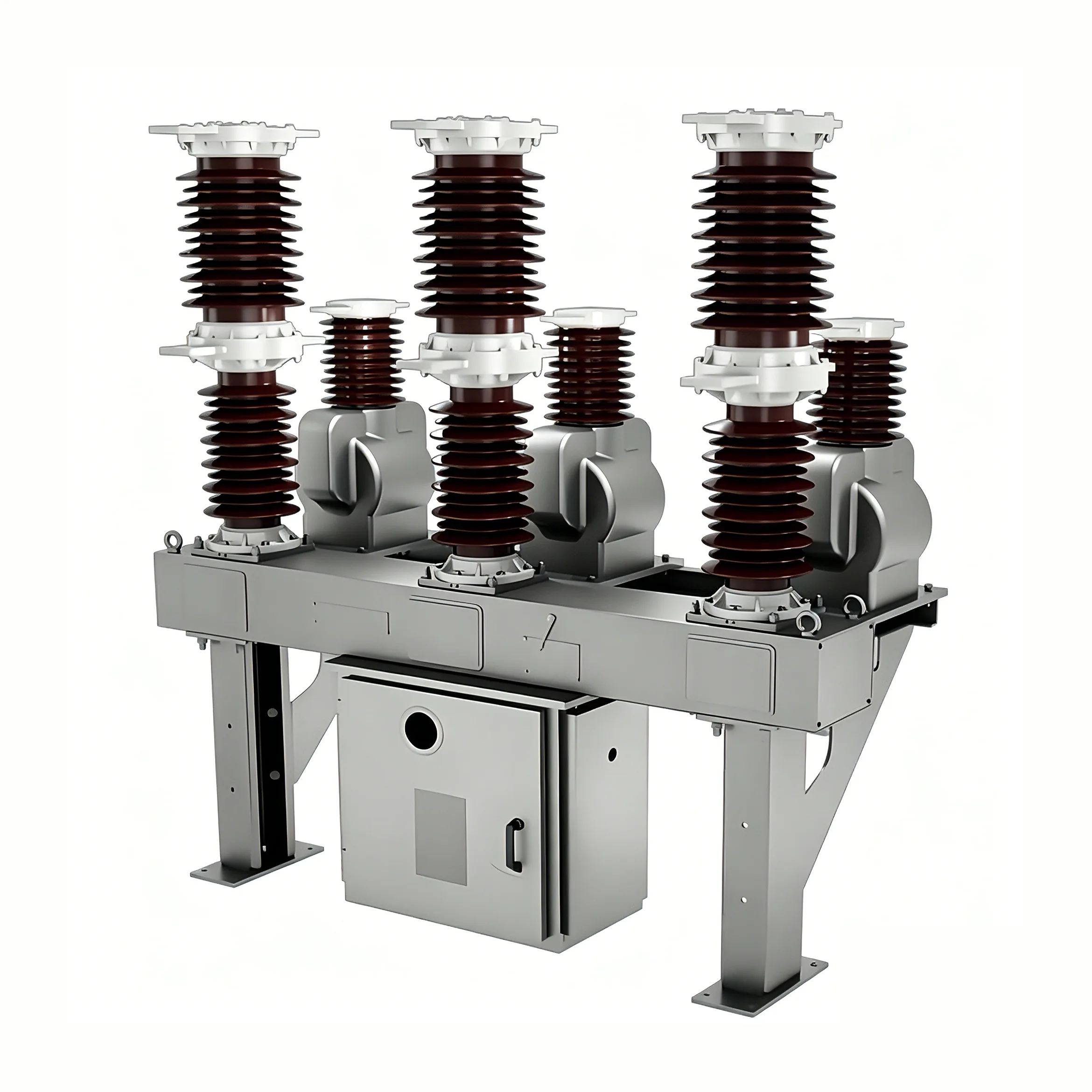

40,5kv jungiklis

40,5 kv jungiklis (toliau – grandinės pertraukiklis) yra naujos kartos lauko vakuuminis jungiklis, sukurtas Youbian, įdiegdamas pažangias užsienio technologijas ir derindamas jas su Kinijos energetikos pramonės savybėmis. Daugiausia naudojamas 10–35 kV lauko paskirstymo sistemoms miesto ir kaimo elektros tinkluose. Kartu su apkrovos srovės, perkrovos srovės ir trumpojo jungimo srovės taikymu jis taip pat gali būti naudojamas kitose panašiose situacijose.

darbo aplinka

Aplinkos temperatūra: -40 ℃ iki 85 ℃

Dienos temperatūros skirtumas: 25 ℃

Aukštis: ≤ 2000 m

Vėjo greitis ne didesnis kaip 35 m/s

Nėra normalaus intensyvumo vibracijos

Nėra stiprių korozinių dujų ar terpių (tokių kaip rūgštys, šarmai, dumblas ir kt.)

Užterštumo lygis: IV

Įkrovimo temperatūra: nuo -40 ℃ iki 85 ℃

Savybės

40,5kv jungiklio atjungiklis yra patobulinto dizaino gaminys, atitinkantis ANSI/IEC standartus, su magnetine pavara, įjungimo/išjungimo įtaisu (RCWE tipo ACR neturi rankinio uždarymo įtaiso), 3 srovės jutikliais, iki 3 įtampos jutikliais ir daugiau funkcijų, tokių kaip apsaugos kreivė (programuojama), koordinavimo logika, programinė įranga, protokolo valdymas, programuojamas kompiuteris ir kt. RWK352 valdiklis.

40,5 kv jungiklio atjungiklis yra tvirtas izoliuotas atjungiklis, padengtas silikonine guma ir nenaudojamas SF6 dujų sandariklis. Šis atjungiklis turi didelį valkšnumo atstumą ir aukštesnį izoliacijos lygį, tinka sistemoms iki 42kV, BIL200kV.

40,5 kV jungiklio atjungiklis skirtas trifazei kintamajai 50/60 Hz, kurio vardinė įtampa yra 40,5 kV, ir tinka lauko aukštos įtampos skirstomiesiems įrenginiams. Daugiausia naudojamas miesto ir kaimo elektros tinkluose, pastotėse ir pramonės ir kasybos įmonių paskirstymo sistemose apkrovos, perkrovos ir trumpojo jungimo srovių nutraukimui. Dėl ypatingo vakuuminių grandinės pertraukiklių veikimo jie ypač tinka naudoti, kai reikia dažnai eksploatuoti ir keisti be alyvos.

Šiame grandinės pertraukiklio modelyje naudojama trifazė atskirta polių struktūra, siekiant užtikrinti, kad vienfaziai gedimai nesukeltų trifazių trumpųjų jungimų. Vakuuminė lanko gesinimo kamera yra kiekvienos fazės izoliacinių įvorių viduje, todėl pašalinama trumpojo jungimo gedimų dėl kondensato rizika. Išorinė 40,5 kv jungiklio pertraukiklio izoliacija yra pagaminta iš importuotos lauko epoksidinės dervos arba silikoninės gumos medžiagos, kuri pasižymi puikiu hidrofobiškumu ir apsauga nuo užsiteršimo, todėl tinka lauko aplinkai, kuriai keliami dideli atsparumo oro sąlygoms reikalavimai ir atšiauriomis eksploatavimo sąlygomis. Grandinės pertraukiklis turi kompaktišką bendrą struktūrą, užima nedidelį plotą, yra lengvas ir lengvai montuojamas. Dėžutės vidus užpildytas transformatorine alyva, tačiau joje nėra sieros heksafluorido dujų, atitinkančių transformacijos be alyvos ir aplinkosaugos reikalavimus.

Produkto standartai

Šis grandinės pertraukiklis atitinka šiuos standartus: GB1984: Aukštos įtampos grandinės pertraukikliai; GB/T11022: Bendrieji techniniai reikalavimai aukštos įtampos skirstomiesiems įrenginiams ir valdymo įrangai; JB3855: 3,6–40,5 kV lauko kintamosios srovės aukštos įtampos vakuuminis grandinės pertraukiklis DL/T403:12–40. 5 kV kintamosios srovės aukštos įtampos vakuuminių grandinės pertraukiklių užsakymo techninės specifikacijos IEC56: kintamosios srovės aukštos įtampos grandinės pertraukikliai
