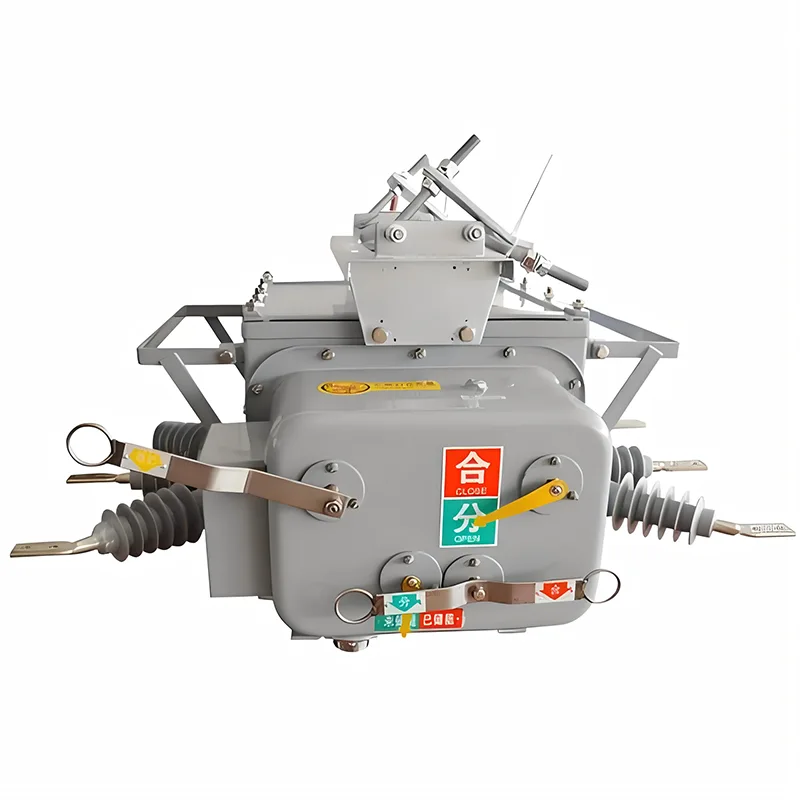

33kv vakuuminis grandinės pertraukiklis

33kV vakuuminis grandinės pertraukiklis yra aukščiausios kokybės „Youbian“ pagamintas produktas ir gali priimti pritaikymą. Būdami vieni geriausių tiekėjų ir gamintojų Kinijoje, galime drąsiai teigti, kad mūsų gaminių kokybė yra labai gera ir viskas atitinka standartus! Laukiame jūsų atvykimo ir užklausos!

Elektros valdymo specifikacijos

Valdymo įtampa: 220V DC, vidinis savarankiškai maitinamas, naudojant 250V, 22000 μF kondensatorius. Galutiniam vartotojui tereikia paruošti pagrindinį relės kontaktą uždarymui ir atidarymui.

Pagalbinė įtampa: 110V/220V DC, 110V/220V kintamoji neprivaloma, klientai gali nurodyti prieš pateikdami užsakymą.

Atjungimo laikas: ≤ 8ms (kiekvienam jungikliui pridedami gamyklinių bandymų įrašai)

Uždarymo laikas: ≤ 11 ms (kiekvienam jungikliui pridedami gamyklinių bandymų įrašai)

Rekomenduojamas valdymo pulso laikas: 0,1s

Vakuuminio jungiklio laidų sujungimo būdas

Įsitikinkite, kad galutinis vartotojas prijungia jungiamąją dėžę prie vakuuminio jungiklio BRZW32 pagal toliau pateiktą schemą. Jungties dėžutė yra savarankiškai maitinamas valdiklis.

Prieš naudodami jungiklį aukštos įtampos linijose, įsitikinkite, kad kiekviena kabelio jungtis yra tinkamai prijungta.

Paspauskite jungiklio mygtukus (A, B, C) kiekvienai fazei ir patikrinkite, ar ryšys geras. Įprasta darbo būsena yra ta, kad kiekvienos fazės elektrinis valdymas suderinamas su atitinkamu teisingu fazės jungikliu. Savarankiškai maitinama jungiamoji dėžutė (jungiklio valdiklis)

Vidutinės įtampos elektros energijos sistemų svarba

Šiuolaikiniuose elektros tinkluose 33 kV vakuuminis grandinės pertraukiklis yra pagrindinis infrastruktūros ir personalo apsaugos mechanizmas. Tai labai svarbu norint išlaikyti tinklo stabilumą valdant apkrovos srovę ir nedelsiant pašalinant trumpojo jungimo gedimus iki 31,5 kA.

Apsaugokite brangią įrangą, pvz., transformatorius, kondensatorių baterijas ir perdavimo linijas, nuo viršįtampių.

Gali užtikrinti trumpiausią prastovą pramonės įmonėms, pastotėms ir atsinaujinančios energijos objektams (vėjo / saulės).

Aplinkai nekenksmingas veikimas: skirtingai nei SF6 grandinės pertraukikliai, mūsų 33 kV vakuuminių grandinės pertraukiklių vakuuminė technologija neišskiria šiltnamio efektą sukeliančių dujų ir atitinka pasaulinius aplinkos tvarumo tikslus.

Atitinka tarptautinius IEC ir ANSI standartus

Aukštos įtampos inžinerijoje patikimumas ir saugumas negali būti pažeisti. „Youbian“ griežtai gamina 233 kV vakuuminius grandinės pertraukiklius pagal pagrindinius tarptautinius ir nacionalinius standartus, kad užtikrintų jų suderinamumą ir saugumą visame pasaulyje.

Pagrindiniai atitikties standartai

IEC 62271-100: Aukštos įtampos skirstomieji ir valdymo įrenginiai.

GB 1984: Nacionalinis aukštos įtampos kintamosios srovės grandinės pertraukiklių standartas.

ISO sertifikatas: Mūsų gamybos įrenginiai yra išlaikę ISO9001 (kokybės vadybos sistemos), ISO14001 (aplinkos vadybos sistemos) ir ISO45001 (darbuotojų sveikatos ir saugos valdymo sistemos) sertifikatus.

Šie sertifikatai užtikrina, kad kiekvienas įrenginys turi pastovų dielektrinį našumą, mechaninį patvarumą (M2 lygis) ir saugų veikimą pagal vardinius parametrus.
