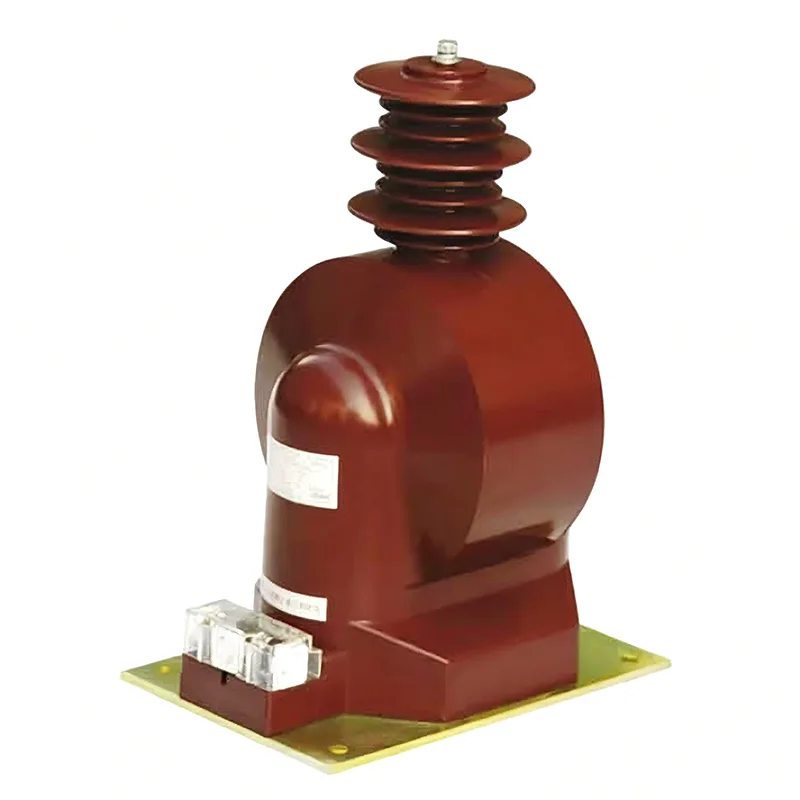

35 kV įtampos transformatorius

Kaip aukštos kokybės 35 kV įtampos transformatorių gamintojas, Youbian gali pasirinkti pirkti įtampos transformatorius iš mūsų gamyklos, kai jums sunku pasirinkti arba esate neapsisprendę. Esame gamintojas, turintis ilgametę patirtį, sukomplektuotą įrangą ir komandą, kuri už jus išspręs visas problemas.

Kokios yra įtampos transformatorių konstrukcinės charakteristikos?

1) Alyva panardinamas įtampos transformatorius

Alyvos panardinamieji įtampos transformatoriai skirstomi į vienpakopius ir serijinius vienpakopius. Vienpakopis tipas gali būti naudojamas esant 220 kV ir žemesnei įtampai, o serijinis tipas gali būti naudojamas visiems 66 kV ir aukštesnės įtampos lygiams. Vienpakopio tipo pirminės ir antrinės apvijos yra apvyniotos ant bendros geležinės šerdies, izoliacija nerūšiuojama, o energijos konversija pasiekiama naudojant magnetinę jungtį. Kaskadinis tipas susideda iš kelių pirminių apvijų su tuo pačiu apsisukimų skaičiumi, sumontuotų ant tos pačios geležies šerdies su puse mažesnio apvijų skaičiaus, išdėstytų iš viršaus į apačią ir sujungtų tarp aukštos įtampos ir žemės.

2) SF6 dujomis izoliuotas įtampos transformatorius

SF6 dujomis izoliuotą įtampos transformatorių sudaro korpusas, izoliacinė įvorė, geležinė šerdis, pirminės ir antrinės apvijos bei montavimo priedai. Pirminė apvija paprastai yra pagodos formos sluoksniuota apvija ir apvyniojama graduotu būdu. Antrinė apvija yra sluoksniuota apvija, suvyniota glaudžiai prie geležies šerdies, kuri paprastai yra vienfazis dvigubas stulpelis laminuotas geležies šerdis. SF6 dujomis izoliuoti įtampos transformatoriai gali būti suderinti su GIS arba naudojami kaip nepriklausomi SF6 dujomis izoliuoti įtampos transformatoriai.

Kokie yra įtampos transformatorių laidų prijungimo būdai?

1) Vienfaziai laidai dažniausiai naudojami didelės įžeminimo srovės sistemose, siekiant nustatyti, ar linijoje nėra įtampos ar sinchronizacijos. Galima prijungti bet kurią fazę, tačiau kitas kriterijus yra naudoti atitinkamą magistralės įtampos fazę.

2) Įtampos transformatorius, sujungtas tarp dviejų įtampos fazių, daugiausia naudojamas mažos srovės įžeminimo sistemose, siekiant nustatyti, ar linijoje nėra įtampos, ar ji yra sinchroniška, nes mažos įžeminimo srovės sistemos leidžia įžeminti vienfazį. Jei naudojamas tik vienas vienos fazės į žemę įtampos transformatorius, jei įtampos transformatorius yra tiksliai įžeminimo fazėje ir tos fazės išmatuota įžeminimo įtampa lygi nuliui, neįmanoma patikrinti, ar linijoje nėra įtampos. Jei neteisingai įvertinama, tai gali sukelti nesinchroninį uždarymą

Srovės transformatorių laiduose reikia atkreipti dėmesį į šiuos dalykus

1) 35 kV įtampos transformatoriaus antrinė pusė naudojimo metu neturi būti atvira. Išmontuojant prietaisus ar reles naudojimo metu, antrinė pusė turi būti iš anksto trumpai sujungta. Montavimo metu laidai turi būti patikimi ir antrinėje pusėje negalima montuoti saugiklių;

2) Antrinės pusės vienas galas turi būti įžemintas. Užkirsti kelią izoliacijos pažeidimams pirminėje ir antrinėje pusėse, taip pat neleisti aukštai įtampai patekti į antrinę pusę, kuri kelia pavojų asmens ir įrangos saugumui;

3) Sujungdami laidus atkreipkite dėmesį į poliškumą. Srovės transformatoriaus pirminės ir antrinės pusės poliškumo gnybtai pažymėti raidėmis.

4) Pirminė pusė yra nuosekliai prijungta grandinėje, o antrinė šoninė relė arba matavimo priemonė yra prijungta nuosekliai.
