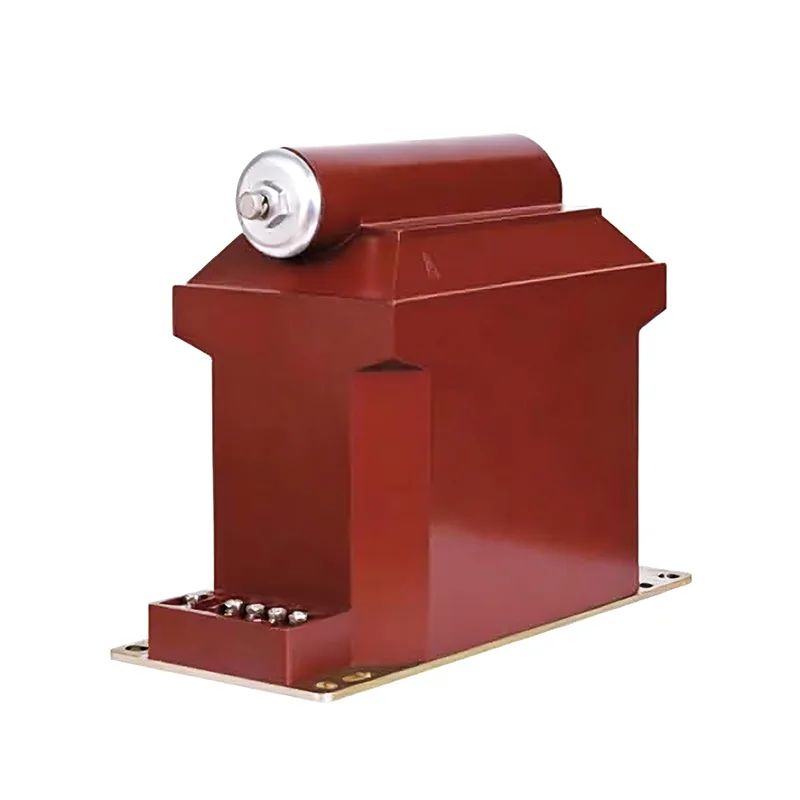

33 kV įtampos transformatorius

Patvarus Youbian 33 kV įtampos transformatorius naudoja specialius pirminės ir antrinės ritės apvijų ir ekranavimo būdus, kad pagerintų įtampos įtempių pasiskirstymą. Kiekviena ritė yra kruopščiai izoliuota poliesterio plėvele, kad būtų užtikrintas didelis dielektrumas tarp sluoksnių. Sumontuokite užbaigtą apvijos konstrukciją ir dvigubo žiedo geležies šerdį ant atraminio rėmo.

Atsargumo priemonės

1. Prieš pradedant eksploatuoti, 1,33 kV įtampos transformatorius turi būti išbandytas ir patikrintas pagal reglamente nurodytus punktus. Pavyzdžiui, poliškumo matavimas, prijungimo grupė, izoliacijos kratymas, branduolinių fazių seka ir kt.

2. Įtampos transformatoriaus laidai turi užtikrinti jo teisingumą. Pirminė apvija turi būti jungiama lygiagrečiai su išbandyta grandine, o antrinė – lygiagrečiai su prijungto matavimo prietaiso, relės apsaugos įtaiso ar automatinio įrenginio įtampos ritė. Tuo pačiu metu reikia atkreipti dėmesį į poliškumo teisingumą.

3. Apkrovos, prijungtos prie 33 kV įtampos transformatoriaus antrinės pusės, galia turi būti tinkama, o apkrova, prijungta prie antrinės įtampos transformatoriaus pusės, neturi viršyti vardinės galios, kitaip padidės transformatoriaus paklaida ir bus sunku pasiekti matavimo tikslumą.

4. Neleidžiami trumpieji jungimai antrinėje 4,33 kV įtampos transformatoriaus pusėje. Dėl mažos varžos įtampos transformatoriaus viduje, trumpai jungus antrinę grandinę, atsiras didelė srovė, kuri sugadins antrinę įrangą ir net sukels pavojų asmens saugumui. Įtampos transformatoriai antrinėje pusėje gali būti aprūpinti saugikliais, kad apsisaugotų nuo pažeidimų, kuriuos sukelia antrinės pusės trumpieji jungimai. Jei įmanoma, pirminėje pusėje taip pat turėtų būti sumontuoti saugikliai, kad aukštos įtampos elektros tinklas būtų apsaugotas nuo pavojaus pirminės sistemos saugumui dėl transformatoriaus aukštos įtampos apvijos ar švino laidų gedimų.

5. Siekiant užtikrinti žmonių saugumą, kai jie liečiasi su matavimo prietaisais ir relėmis, įtampos transformatoriaus antrinė apvija turi turėti įžeminimo tašką. Kadangi po įžeminimo, kai pažeidžiama izoliacija tarp pirminės ir antrinės apvijų, tai gali neleisti aukštai įtampai kelti pavojaus asmeniniam prietaisų ir relių saugumui.

6. Antrinėje įtampos transformatoriaus pusėje neturi būti trumpojo jungimo.

Izoliacijai ir apsaugai komponentas automatiškai vakuuminiu slėgiu liejamas į hidrofobinę cikloalifatinę epoksidinę dervą (HCEP). HCEP medžiaga pasižymi puikia lanko trajektorija, atsparumu ozonui ir ultravioletiniams spinduliams, išlaikant fizinę jėgą. Hidrofobinės HCEP paviršiaus savybės užtikrina itin patikimą jo veikimą drėgnoje, drėgnoje ar užterštoje aplinkoje.

Gali būti naudojamas 35KV paskirstymo linijoms, anglies kasykloms, elektrinėms, geležinkeliams ir gamykloms.

33 kV įtampos transformatorius griežtai atitinka IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

taikymas

Geležinkelis;Anglies kasyklos;Elektros skaitiklis;elektrinė;Elektros skaitiklis;Elektrinė;Vidutinės įtampos skirstomieji įrenginiai;Naftos ir dujų įmonės;Elektros skirstytuvas;Elektros paskirstymo sistema;Oro izoliuota spinta;Žiedinė tinklo spinta;Matavimo prietaisas;Elektros biuras;Vidutinės įtampos elektros kokybės ir gavybos įmonės;Pramonės;

funkcija

Svoris: 50kg;

Tarnavimo laikas: 30 metų;

Medžiaga: Epoksidinė derva (HCEP);

Nominali įtampa iki 36 kV;

Tikslumo lygis: 0,2 0,5 6P 3P;

33KV 35KV 36KV patalpų pritaikymas;

Vienpolio įtampos transformatoriaus konstrukcija;

Ribota šiluminė galia (VA): 300VA/600VA;

Protinga konstrukcija, tvirta konstrukcija;

Vardinės įtampos santykis: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Vardinis pagrindinės izoliacijos lygis (BIL) iki 200 kV;

Puikus atsparumas trumpajam jungimui ir karščiui;
